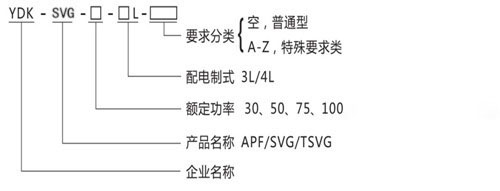

一、产品型号：

二、产品参数如下：

1.模块规模
SVG-30kvar；SVG-50kvar；SVG-75kvar；SVG-100kvar

2.工作输入
　　工作电压：400V/690V（-20%~+15%）
　　工作频率:50Hz（-10%~+10%）
　　电流互感器:100：5~1000：5
　　可并联数量：12

3.工作功能
谐波率除率：＞97%
　　补偿无功：-1~+1可调
　　补偿三相不平衡：100%不平衡完全补偿
　　补偿谐波：2-13（额定电流的50%）

4.柜体规格
　　800*1000柜体

1000*800柜体

　　1000*1000柜体

5.通讯协议
　　通讯方式:RS232、485、Modbus协议、TCP/IP可选
　　通讯接口:RS485,网口
　　上位机软件:有，所有参数可通过上位机设置
　　故障报警:有最多可记录500条报警信息
　　监控：支持各模块独立监控/整机集中监控

6.技术指标
　　全响应时间：＜5ms
　　有功损耗：＜2.5%
　　散热方式：智能风冷
　　噪声：＜60dB
　　采样/控制频率：160kHz
　　等效开关频率：80kHz
　　电流环截止频率：4kHz
　　保护功能：过压、欠压、过热、过流、短路等二十余种保护
　　CT安装位置：负载侧/电网侧 可选

7.机械特性
　　壁挂尺寸：壁挂与模块尺寸相同
　　颜色：细橘纹，国标7035

8.环境要求
　　工作温度：-10℃~+45℃
　　海拔：＜5000米（1000米以上，每增加100米功率降低1%使用）
　　相对湿度：＜95% 无凝露
　　防护等级：IP20 （更高防护等级可定制）

三、应用领域

　　地铁、机场、高速公路、医疗、海上平台、通讯、港口、车船制造、冶金、石化、数据中心、户外场合、光伏、商场住宅、普通厂矿等诸多行业。这些场合无功很大，或者不平衡严重，YDK-APF/SVG能提供的电能质量解决的方案

汽车制造

高层建筑

四、产品组合无限制

APF、SVG、TSC三种不同类型的不同规格的模块之间可以任意搭配，实现丰富的功能。APF/SVG还可以与第三方电容器补偿共同使用，例如，（150A APF）+（50A APF）+（50kvar SVG）+100kvar TSC。而且，不论第三方电容补偿或无源滤波以何种形式出现，YDK-APF/SVG都能实现不发生谐振，保证整体电网系统安全可靠的运行。
